水力控制阀在阀门行业里起到什么作用


水力控制阀在阀门行业里起到什么作用

 水力控制阀是一系列控制阀与安全类阀门的总称,水力控制阀系列一般分别为进控浮球阀、可调式减压阀、缓闭止回阀、流量控制阀、泄压/持压阀、电动阀、水泵控制阀、压差平衡阀、紧惠关闭阀、雨淋阀、定水位阀等产品。并广泛用于建筑、消防、水厂、睫通、市政、钢铁、电力、石油、化工等系统的管网。

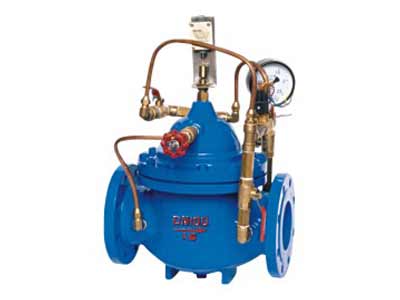

水力控制阀

1、水力控制阀设计选用要点
(1)工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。
(2)根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主要要求等,确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。
(3)阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。
(4)工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
(5)管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。
(6)水力控制阀应设置在介质单向流动的管路上。
(7)水力控制阀主阀体上的箭头方向必须与管路系统流向一致。
(8)接水力控制阀管段不应有气堵、气阻现象。在管网最高位置等存气段应设置自动排气阀。
(9)阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。
(10)阀门安装前应做强度和严密性试验。
(11)阀门的强度和严密性试验应符合以下规定。
A.阀门的强度试验压力为公称压力的1.5倍;
B.阀门的严密性试验压力为公称压力的1.5倍;
C.试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;
D.阀门试验持续时间按上表。

2、水力控制阀作用:

(1)可用于生活给水、消防系统及工业给水系统。
(2)水力控制阀利用导阀控制阀门的开启和关闭,节省能源。
(3)可代替其它阀门大型电动装置。
(4)水力控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

3、水力控制阀技术参数:

序号隔膜式活塞式部件名称选用材料部件名称 1阀盖灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜阀盖灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜2弹簧弹簧钢、不锈钢缸套不锈钢SS3膜片压板灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜活塞球墨铸铁4膜片丁腈尼龙强化像胶、三元乙丙尼龙强化像胶密封圈丁腈像胶、三元乙丙像胶5阀杆2Cr13、不锈钢2Cr13、SS阀杆2Cr13、不锈钢2Cr、SS6阀盘灰铸铁、球墨铸铁、碳钢、不锈钢、铜弹簧弹簧钢、不锈钢7O型密封圈丁腈像胶、三元乙丙像胶阀盘球墨铸铁、碳钢、不锈钢、铜8O型圈压板灰铸铁、球墨铸铁、碳钢、不锈钢、铜密封垫丁腈像胶、三元乙丙像胶9阀座铜合金、不锈钢Cu-alloy、SS阀座铜合金、不锈钢Cu-alloy、SS10阀体灰铸铁、球墨铸铁、碳钢、不锈钢密封压板球墨铸铁、碳钢、不锈钢、铜11阀本灰铸铁、球墨铸铁、碳钢公称压力PN(Mpa)1.01.62.5试验压力壳体强度1.52.43.75密封性能1.11.762.75公称通径DN(mm)隔膜式:50~450活塞式:500~800适用介质水或类似于水的介质工作温度(℃)≤80
